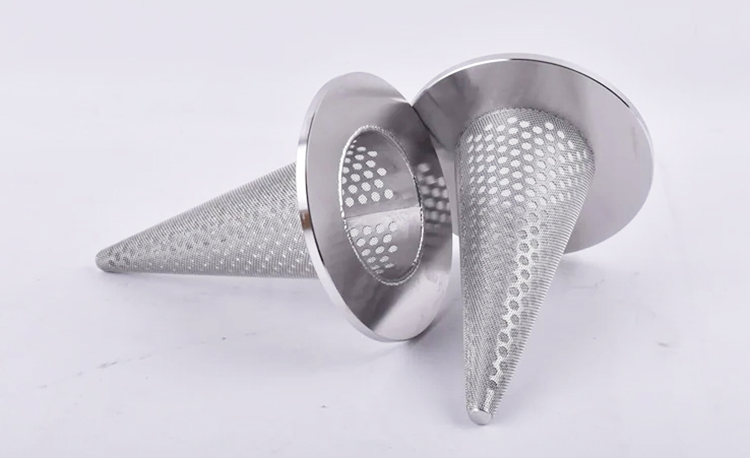

在精密制造领域，304不锈钢过滤器因其优异的耐腐蚀性和机械强度，被广泛应用于化工、医疗和食品加工等行业。然而，对于浙江某环保设备制造商的生产主管张经理来说，这个看似常规的产品却一度成为"烫手山芋"——他们生产的过滤器在电解抛光环节频繁出现表面雾斑、亮度不均甚至局部腐蚀的问题，导致产品合格率骤降至65%，客户投诉接踵而至。
"我们严格按照传统工艺操作，电解液参数反复调试过十几次，可每次抛光后总会出现白斑。"张经理拿着布满云雾状残留的样品，眉头紧锁。更棘手的是，部分过滤器在抛光后出现晶间腐蚀，这对于需要承受高压工况的产品来说，无疑是致命缺陷。
转折点出现在与凯盟技术团队的深度对接。在收到样品后，凯盟工程师通过材质成分检测发现，客户的304不锈钢原材料中镍含量偏低（仅7.8%），导致材料在常规电解抛光液中钝化膜形成不稳定。同时，过滤器复杂的网状结构使得电流分布不均，传统电解液的深抛能力不足，难以处理缝隙处的微观毛刺。
针对这些痛点，凯盟提出"双核优化"解决方案：
专用不锈钢电解抛光液定制：调整磷酸与硫酸的浓度配比至3:1，添加自主研发的络合缓蚀剂，在保证抛光效率的同时，针对低镍304不锈钢形成稳定的钝化保护层；
动态梯度电压技术：初始阶段采用12V电压快速去除氧化皮，中期切换至8V进行精密整平，最后用5V电压完成表面光亮处理，适应过滤器不同部位的电流密度需求。
为确保方案落地，凯盟团队驻厂进行现场工艺调试。通过引入磁力循环系统，电解液温度稳定控制在75±2℃，配合特制的钛合金挂具，将原本需要4分钟的抛光时间缩短至2分钟。经过三次试生产，过滤器表面粗糙度从Ra0.8μm降至Ra0.12μm，呈现均匀的效果，晶间腐蚀问题完全消除。
"良品率从65%飙升到98%，单件成本反而降低了15%。"张经理指着检测报告难掩兴奋，"更意外的是，凯盟的环保型抛光液通过ROHS认证，帮我们拿下了欧洲客户的绿色采购订单。"
这个案例印证了工业表面处理的本质逻辑：没有"万能配方"，只有精准适配。凯盟的技术服务团队至今仍与客户保持月度技术回访，通过远程监测系统持续优化参数。当那些曾经布满雾斑的不锈钢过滤器如今反射出清晰的倒影时，这不仅是产品外观的蜕变，更是一家制造企业在专业合作伙伴助力下实现技术突围的生动写照。欢迎来电垂询15817781550。
